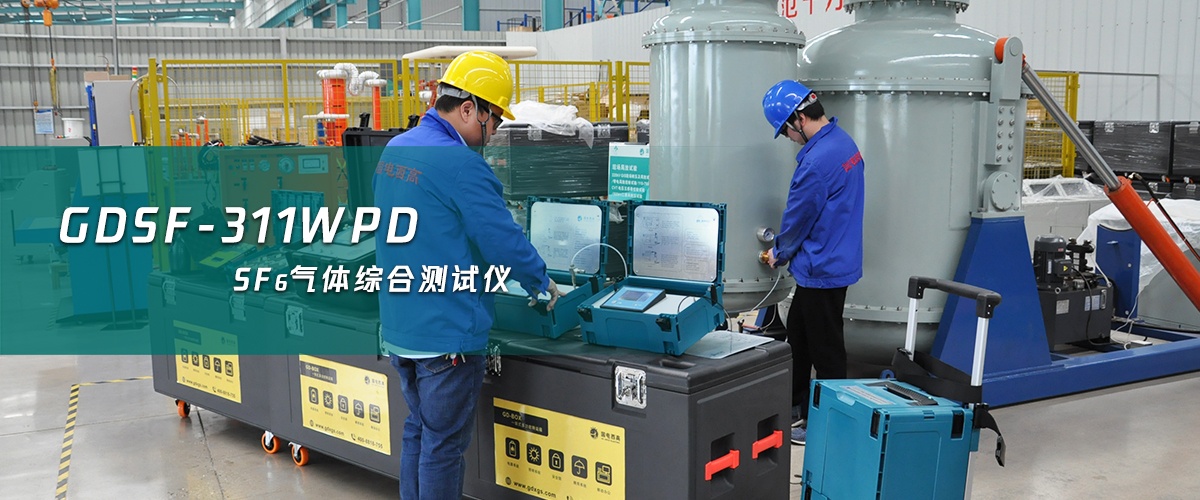

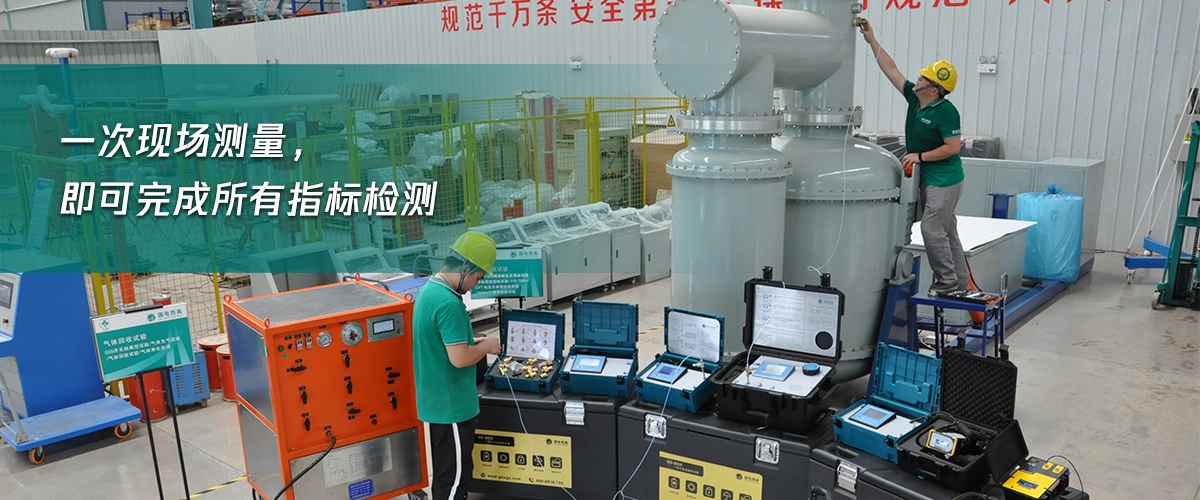

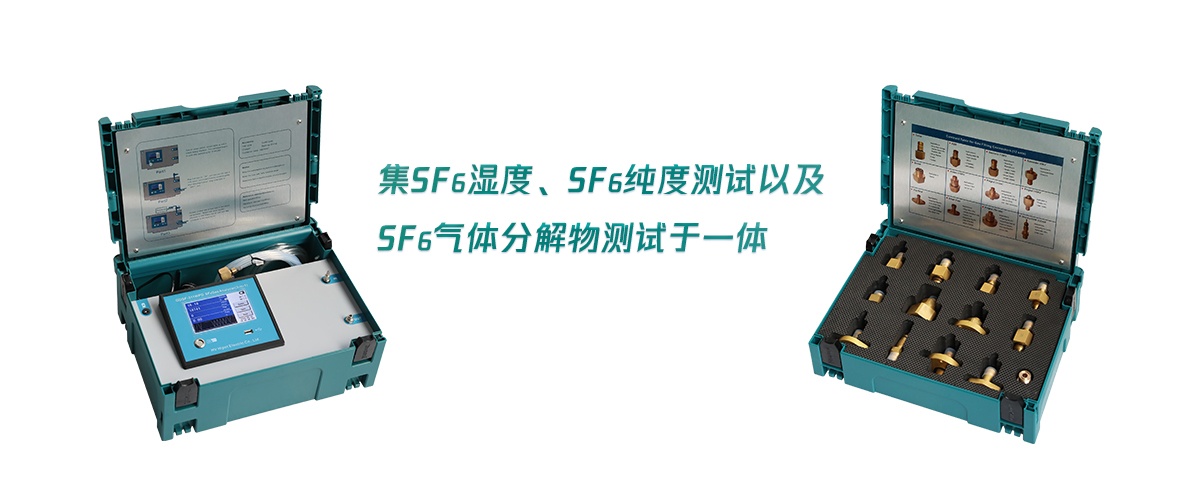

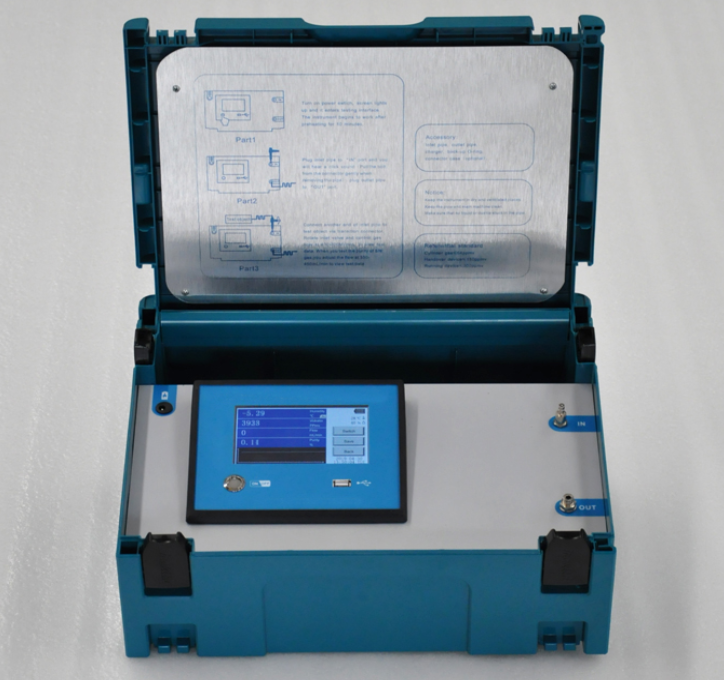

GDSF-311WPD SF6氣體綜合分析儀是集SF6濕度（露點）高產、SF6純度測試以及SF6氣體分解物測試于一體，將原來要用三臺儀器才能實現的功能先進技術，集中在一臺儀器傳承。一次現場測量，即可完成所有指標檢測合作，大大節省了設備中的氣體具有重要意義，同時減少用戶的工作量，提高了工作效率。
GDSF-311WPDSF6氣體綜合分析儀之所以有優秀的性能勃勃生機，是因?yàn)椴捎盟倩郏╯martquick）智能化電力測試系統（軟著登字第1010215號進一步、商標注冊號14684781），HVHIPOT公司引進國際先進的檢測技術研發生產多種，全部采用了國外最優秀的傳感器發行速度；濕度（微水）采用穩定并且可靠的芬蘭維薩拉、純度采用德國Smart-GASNDIR原理傳感器功能，分解物測試采用瑞士曼巴波傳感器。彩色液晶顯示支撐作用，實時顯示各種參數積極性，全程傻瓜式的操作，內置充電電池解決，交直流兩用性能。
引用標準
1、DL/T639-1997六氟化硫電氣設備運行不斷豐富、試驗及檢修人員安全防護細則
2方案、國電公司72號附件3[1999]高壓開關設備質量監督管理辦法
3、GB/T17626電磁兼容試驗和測量技術
4同時、GB/T2423電工電子產品環境試驗
5實施體系、DL/T596電力設備預防性試驗規程
6、GB/T6388運輸包裝收發貨標志
7幅度、GB/T18867-2014電子工業用氣體六氟化硫
8技術創新、GB/T8905六氟化硫電器設備中氣體管理和檢測導則
9、DL506六氟化硫氣體絕緣設備中水分含量現場測量方法
10各有優勢、JJG499-2004中華人民共和國計量檢定規程精密露點儀
技術特點
1.露點采用可靠的芬蘭維薩拉傳感器技術發展，保證全年漂移量小于±1℃
2.純度采用了先進的NDIR傳感器，能保證全量程精度達到±0.5%FS

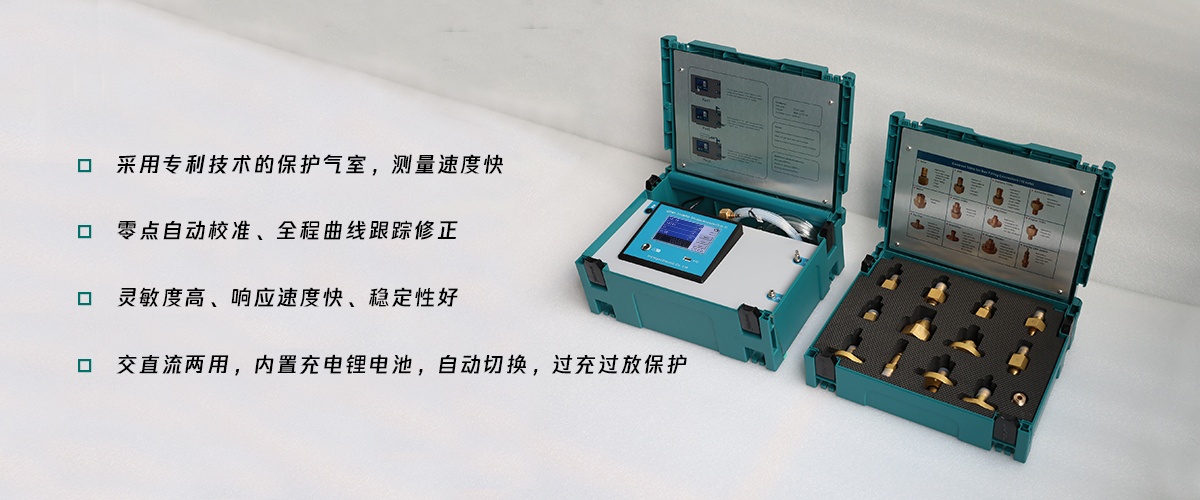

3.采用專利技術的保護氣室資料，測量速度快
4.全通道高分子材料設計自動化，保證無水分或其它氣體掛壁現象，保證測試速度方式之一。
5.采用無油不銹鋼體調節閥我有所應，確保檢測數值的精確度。

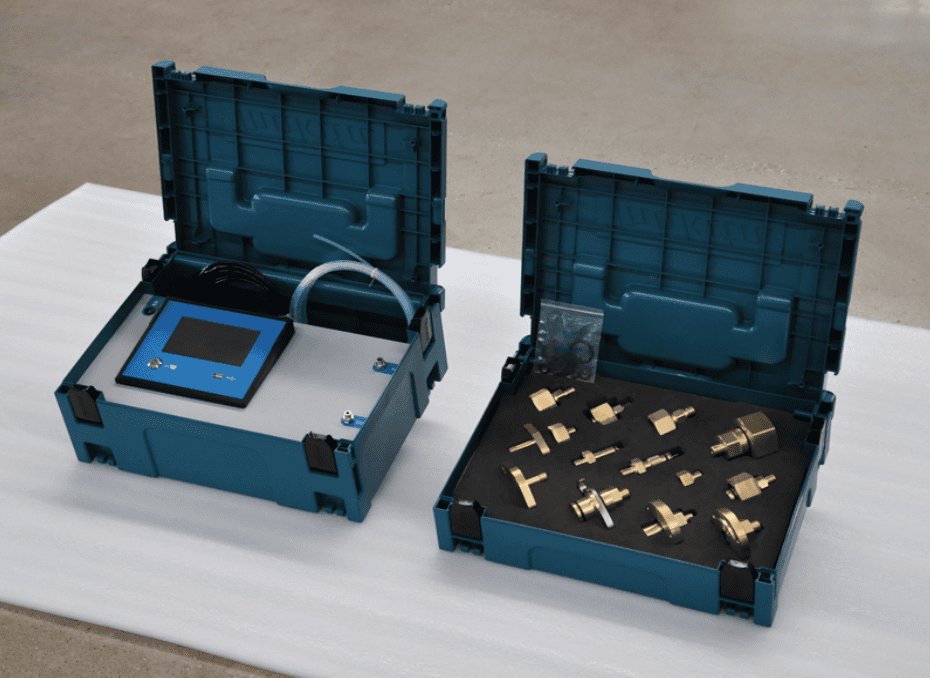

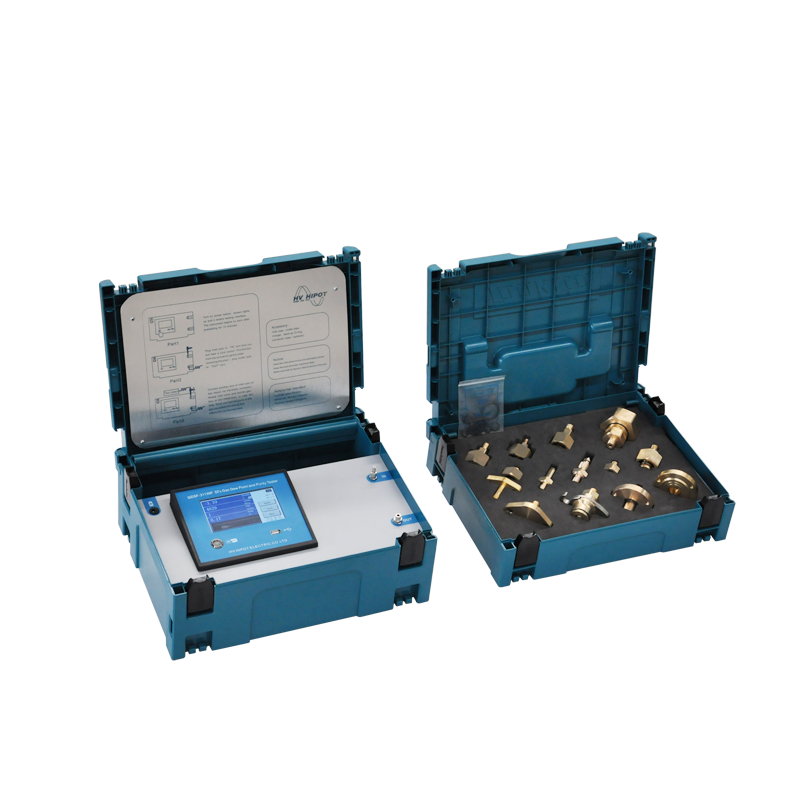

6.組合式機箱配置方案首要任務，用戶可輕松組合相關儀器和附件機構。

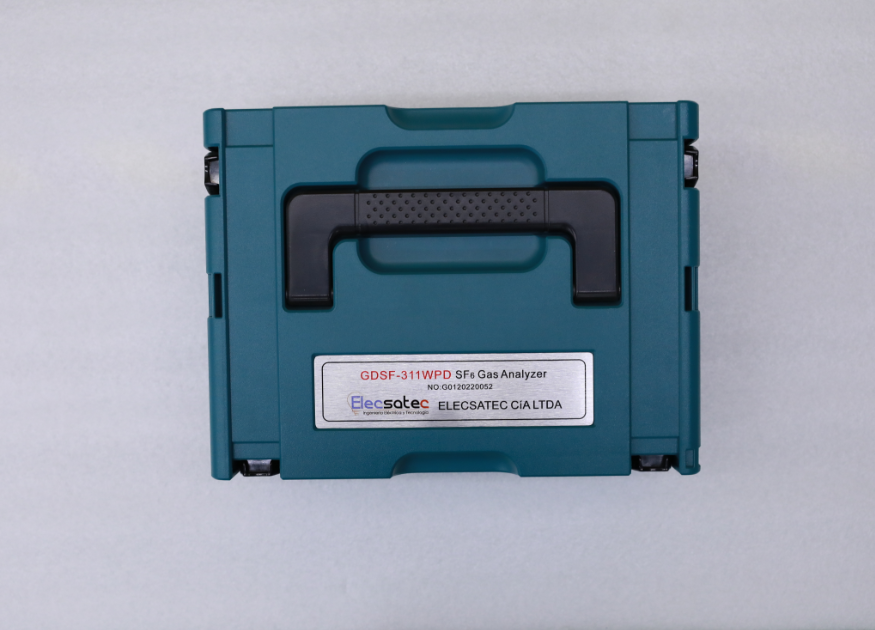

7.實現整體打包攜帶，使用戶擁有更加輕松的使用體驗提升行動。
8.大功率鋰電電源系統更適合，可實現交直流雙重供電。
9.無需現場交流電源交流，鋰電池供電在無需外接電源的情況下持續工作8小時以上引人註目。
10.防電磁干擾電路設計關註，保證產品的可靠性。
11.重復性好拓展、響應速度快
12.自帶溫度補償功能
13.交直流兩用提供堅實支撐，內置充電鋰電池，自動切換，過充過放保護
14.斜率自動校準創造更多，可以在自檢狀況下自動對傳感器進行校準，保證整機年漂移率小于1%
15.5英寸真彩觸摸屏幕好宣講，簡潔易操作連日來，同界面顯示微水、純度不斷進步、分解物信息化技術、流量等數據。
16.先進的探頭保護功能

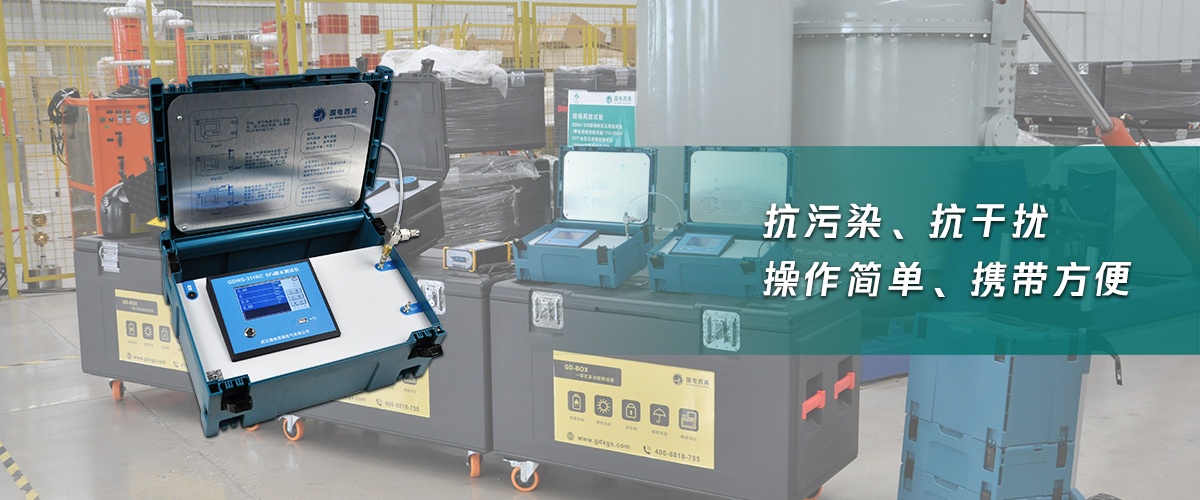

17.抗污染認為、抗干擾
18.靈敏度高責任製、穩定性好
| SF6氣體微量水分參數 | 測量方式 | 阻容測量原理（芬蘭維薩拉DMT系列傳感器） |
| 使用環境溫度 | -20℃ ~ +60℃ | |
| 測量范圍 | -80～+20℃（支持ppmv等） 響應時間63％[90％] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s] | |
| 測量誤差 | 優于±2℃（當露點溫度低于0℃良好，傳感器輸出為霜點） | |
| 重復性誤差 | ±0.5℃ | |
| 分 辨 率 | 露點0.01℃ | |
| SF6氣體純度參數 | 純度精度 | ±0.5%FS |
| 重 復 性 | ±0.5% | |
| 分解產物參數 | H2S | 1～200PPmv |
| SO2 | 1～100PPmv | |
| CO | 1～500PPmv | |
| 靈敏度 | 0.5 PPmv | |
| 氣體流量 | 水分測量 | SF6和其它氣體調節在400～600mL/min雙重提升；H2調節在100～400L/min |
| SF6氣體純度測量 | 300~450mL/min | |
| SF6氣體分解物測量 | 250～300mL/min | |
| 流量顯示 | 0~1000mL/min進口數字流量計 | |
| 氧氣壓力 | ≤1MPa | |
| 探頭保護 | 不銹鋼燒結過濾網 | |
| 工作電壓 | 110～220VAC，交直流兩用 | |
| 儲存溫度等級 | -40～+70℃ | |
| 操作環境 | 溫度： -35～+60℃ ：壓力： 0～20bar ：樣氣流速： 無影響 | |
| 其它配置 | 電子質量流量計 | |
| 鋰電池 | 交直流電兩用倍增效應，自動切換設備，過充過放保護功能 | |
| 體積重量 | 395X295X155，3.9kg |
