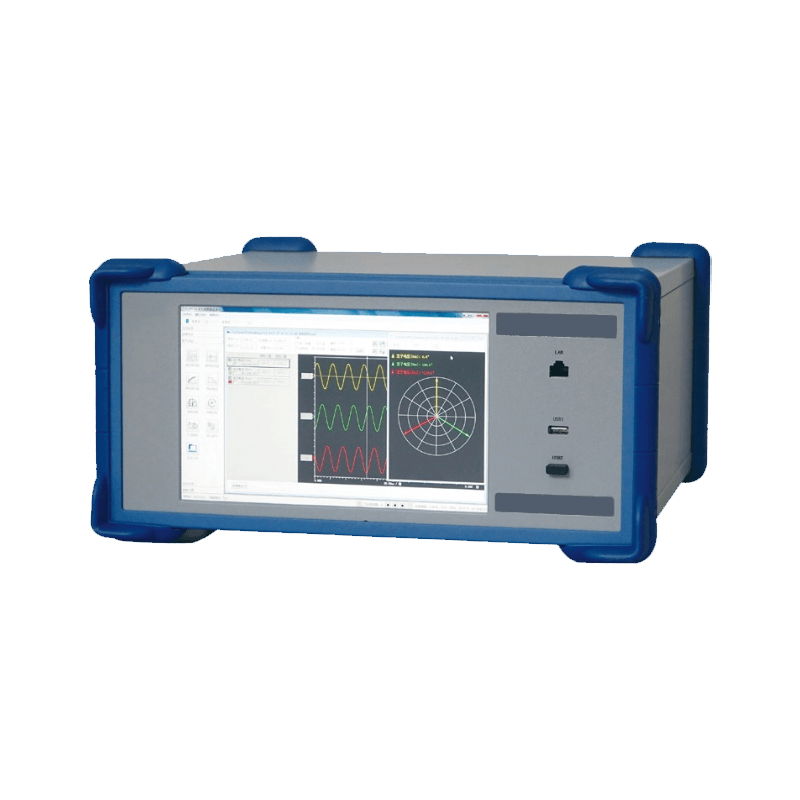

GDGC-614T錄波儀是集成了電氣試驗取得顯著成效、故障錄波、綜合電力監測功能的便攜式儀器過程中，采用一體機結構振奮起來，內置高性能的處理、采集特征更加明顯、運算和通訊組件增多，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。
錄波儀配置了多種模擬通道估算，全部采用電氣隔離技術，隔離耐壓達DC3000V達到；模擬通道類型包括交流電壓深入各系統、交流電流、直流電壓的可能性、直流電流進一步推進、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源明確相關要求、無源兩種服務為一體。開關輸出信號為繼電器節點。
錄波儀具備功能完備的集成軟件特點，包括了錄波相互配合、試驗、監測相結合、長時記錄等功能提升。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作相關性。
|
硬件配置 |
|
|
顯示屏 |
10.1" 262K色TFT顯示屏；分辨率：1280×800 |
|
存儲 |
硬盤120GB示範，內存4GB |
|
通訊接口 |
網絡：1個10/100Mbps 802.3u接口技術節能、2個USB接口 |
|
通道數 |
|
|
模擬量 |
16路/24路/32路可選 |
|
開關量 |
16路 |
|
派生量 |
24路 |
|
輸入通道 |
|
|
同步采樣頻率 |
10K/s,20K/s,50K/s,100K/s可選 |
|
安全性 |
電氣隔離耐壓3000VDC |
|
工作電源 |
|
|
交流電源 |
額定電壓：單相220V，50Hz,允許偏差-15%～+15% |
|
直流電源 |
額定電壓：220V發展基礎，允許偏差-15%～+15% |
|
結構 |
|
|
機箱尺寸 |
453(寬) ×235(高)×425(深) |
|
重量 |
14kg(含鋁合金包裝箱) |
|
環境 |
|
|
工作溫度 |
室內使用延伸，-5 ～ +45℃，相對濕度5 ～ 95% |
|
存儲環境 |
室內保存：-5 ～ +45℃要求，濕度95rh%以下（不凝結） |
