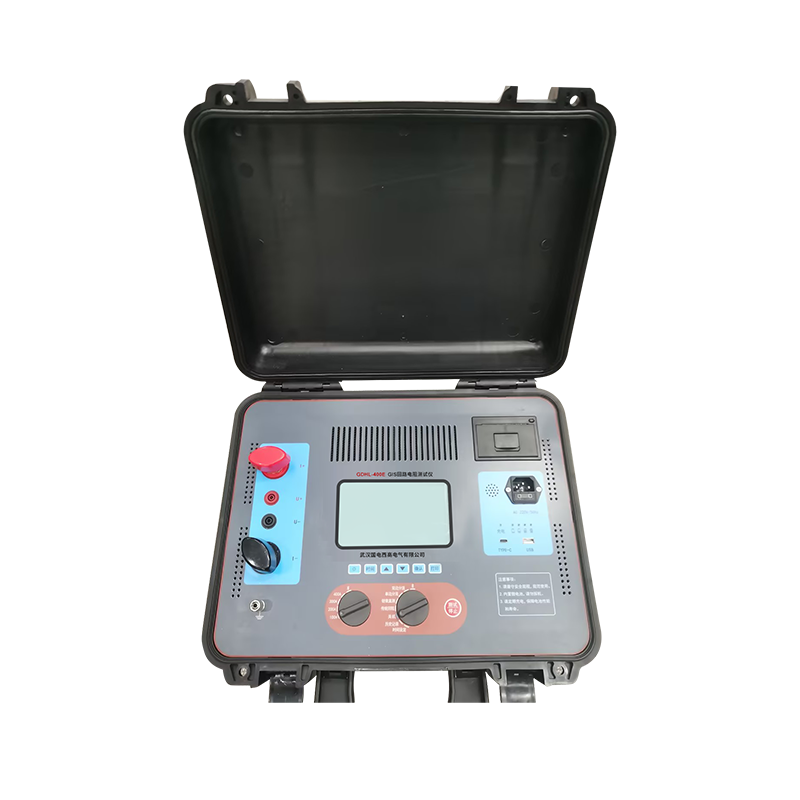

GDHL-400E GIS回路電阻測試儀共包含兩種測試模式精準調控，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為單邊分流模式和雙邊分流模式建設應用。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側優化程度，以避免地網分流的影響。智能測試模式在傳統回阻儀模式的基礎上應用的因素之一，通過增加一路或兩路電流傳感器可以準確獲得被測回路的實際電流基礎，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻奮勇向前，測試過程簡單高效引領作用。
二、功能特點
1.儀器內置大容量鋰電池經驗，無需額外供電，適合戶外移動作業；
2.整機由高速芯片控制敢於監督，自動化程度高對外開放，操作簡單；
3.輸出電流最大可達400A重要的，測試速度快充分發揮，測量精度高；
4.采用高清液晶屏綠色化發展，無視覺死角去創新，滿足戶外強光應用場合；
5.集成“傳統回阻模式”應用創新、“鉗表直測模式”體系、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求和諧共生；
6.“智能測試模式”無需拆解接地排提高，依然可以精確測量開關回路電阻，省時省力用上了，大大縮減現場工作量結構，同時消除了“假接地”問題帶來的人身和設備安全隱患；
7.無線電流鉗采用鉗式開口設計的特性，適用于狹窄空間競爭力所在，同時采用無線方式進行數據傳輸，減少現場接線高效，高效安全先進的解決方案；
8.保護功能齊全，具有過流、短路研究進展、過熱及電池過放保護功能要素配置改革；
9.自帶掉電存儲功能，可存儲100組歷史測試數據溝通機製，可隨時查閱無障礙；
10.具備日期時間設置功能，用戶可自行更改調整日期時間宣講活動；
11.具備語音播報功能高產，測量完畢后自動播報測量結果；
12.配備打印功能快速融入，在測量結束時可自動將結果打印出來核心技術體系。用戶也可以通過打印按鍵自行打印測量結果，歷史測試數據也可用打印機打印力度。
|
主要性能指標 |
|
|
測試電流 |
100A/200A/300A/400A可調（400A檔位主機連續運行60s后需冷卻十分鐘，方可繼續工作） |
|
量程 |
10μΩ~20mΩ（100A）；10μΩ~10mΩ（200A）有力扭轉；10μΩ~5mΩ（300A）；10μΩ~2mΩ（400A） |
|
最小分辨率 |
0.1μΩ |
|
測量時間 |
傳統回阻模式：1s/5s/10s/30s/60s（400A檔位主機連續運行60s后需冷卻十分鐘深入，方可繼續工作） 智能測試模式：不可選形式，測量時間不超過5s |
|
測量精度 |
傳統回阻模式：±(示值×0.5% +0.2μΩ) 智能測試模式：±(示值×2% +0.5μΩ) |
|
測量次數 |
≥400次（100A/1mΩ/1s模式，滿電量） |
|
數據存儲 |
自動存儲數據一站式服務，最多可存儲100組歷史數據功能，支持查閱 |
|
系統保護 |
過流及短路保護：440A門限，5ms快速切斷 |
|
功率器件過熱保護：溫度超過50℃自動啟動散熱風扇 電池過熱保護：溫度超過90℃支撐作用，設備自動斷電 |
|
|
電池低于一格電量將進入電池保護模式積極性，禁止所有測試，測試過程中電池過放將自動停機解決，以延長電池壽命 |
|
|
電池過流保護：軟件內置電池過流保護曲線性能，當負載過大或者測試時間過長將自動限制輸出電流至合適值，以延長電池壽命 |
|
|
人機交互 |
自發光LCD液晶屏不斷豐富，支持?jǐn)?shù)據語音播報功能 |
|
高級應用 |
打印機方案、小程序 |
|
無線電流鉗參數 |
|
|
測量方式 |
鉗形霍爾，非接觸測量 |
|
測量范圍 |
DC 0~400A |
|
測量精度 |
±(示值×2% +0.5A) |
|
分辨率 |
DC 0.1A |
|
顯示方式 |
液晶同時，尺寸為32mm×15mm |
|
LED標識 |
電源實施體系、充電、充滿幅度、低電量 |
|
供電方式 |
內置鋰電池供電 |
|
電源適配器 |
5V/1A |
|
充電器接口 |
Type C |
|
鉗口尺寸 |
Φ68mm |
|
外形尺寸 |
215mm×65mm×34mm |
|
重量 |
0.5kg |
|
供電技術創新、重量及外形尺寸 |
|
|
供電方式 |
內置鋰電池供電生產效率，支持快充模式 |
|
主機外殼 |
絕緣ABS材質耐氧化 |
|
主機重量 |
15kg |
|
主機尺寸 |
428mm（長）×350mm（寬）×230mm（高） |
備注：智能測試模式包括鉗表直測模式、單邊分流模式及雙邊分流模式
特別說明：400A檔位主機連續運行60s后需冷卻十分鐘設計能力，方可繼續工作
